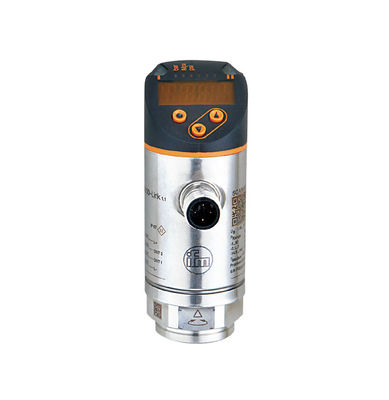

Датчик давления с дисплеем PN7093 PN-025-RER14-QFRKG

МОК:	1
Цена:	$403/piece
стандартная упаковка:	103 х 45 х 46 мм
Срок доставки:	3 дня
Метод оплаты:	T/T
Пропускная способность:	1 штука на складе

Данные по деталей

Характер продукции

Подробная информация

Место происхождения

Германия

Фирменное наименование

Сертификация

Номер модели

PN7093

Масса[g]:

Размеры[мм]:

Ø 34 / L = 90.7

Интегрированный сторожевой пес:

Да, да.

Выделить:

Датчик давления IFM с дисплеем

Датчик давления PN7093 с гарантией

Промышленный датчик давления PN-025-RER14-QFRKG

Характер продукции

Применение

Измерительный элемент

измерение давления керамической емкости

клетка

Применение

для промышленных применений

СМИ

жидкости и газы

Условно подходит для

Для газообразной среды применение ограничено максимум 25 бар.

Средняя температура [°C]

- 25...80

Нагрузка

150 бар

2175 psi

15 МПа

Минутное давление взрыва

350 бар

5075 psi

35 МПа

Тип давления

относительное давление

Электрические данные

Рабочее напряжение [V]

18...30 DC; (согласно EN 50178 SELV/PELV)

Текущее потребление

[МА]

< 35

Минимальное сопротивление изоляции [MΩ]

100; (500 В постоянного тока)

Класс защиты

III.

Защита от обратной полярности

Да, да.

Время задержки включения

[s]

< 0.3

Интегрированный сторожевой пёс

Да, да.

Входы / выходы

Количество входов и выходов

Количество цифровых выходов: 2

ifmefector, inc. • 1100 Atwater Drive • Malvern • PA 19355 ¢ Мы оставляем за собой право вносить технические изменения без предварительного уведомления ¢ EN-US ¢ PN7093-01 ¢ 24.06.2016

PN7093

Датчик давления с дисплеем

PN-025-RER14-QFRKG/US/ /V

Выходы

Общее количество выходов

Выходной сигнал

сигнал переключения; IO-Link; (конфигурируемый)

Электрическая конструкция

ПНП/НПН

Количество цифровых выходов

Функция выхода

обычно открытое / закрытое; (конфигурируемое)

Максимальное переключение понижения напряжения
выходное постоянное

[V]

2.5

Постоянный номинальный ток
выходной переключатель DC

[МА]

150; (200 (... 60 °C) 250 (... 40 °C))

Переменная частота DC

[Гц]

< 170

Защита от короткого замыкания

Да, да.

Тип короткого тока
защиту

Да (без замыкания)

Защита от перегрузки

Да, да.

Диапазон измерения/настройки

Диапазон измерений

0...25 бар

0...363 psi

0- Что?2.5 МПа

Место установки SP

0.2...25 бар

4...362 psi

0.02- Что?2.5 МПа

Точка перезагрузки rP

0.1- Что?24.9 бар

2...360 psi

0.01- Что?2.49 МПа

Вступления

0.1 бар

2 пс.

00,01 МПа

Точность / отклонения

Точность точек переключения

< ± 0,5

[% от протяженности]

Повторяемость

[% от протяженности]

< ± 0,1; (с колебаниями температуры < 10 K)

Отклонение характеристик
[% от протяженности]

< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = лучшая прямая линия; LS = установка предельного значения)

Отклонение гистереза
[% от протяженности]

< ± 0,25

Долгосрочная стабильность
[% от протяженности]

< ± 0,05; (на 6 месяцев)

Температурный коэффициент 0
пункт
[% от протяженности / 10 K]

< ± 0,2; (-0...80 °C)

Протяженность температурного коэффициента

< ± 0,2; (-0...80 °C)

[% от протяженности / 10 K]

Время реакции

Время ответа

[ms]

< 3

Время задержки программируемое dS,
д

[s]

0- Что?50

Программное обеспечение

Параметры настройки

гистереза / окно; открыто / закрыто; переключение
логика; задержка включения/выключения; амортизация; дисплейный блок

PN7093

Датчик давления с дисплеем

PN-025-RER14-QFRKG/US/ /V

Интерфейсы

Интерфейс связи

IO-Link

Тип трансмиссии

COM2 (38,4 кБауда)

Пересмотр IO-Link

1.1

Стандарт SDCI

IEC 61131-9

ID устройства IO-Link

402 д / 00 01 92 ч

Профили

Умный датчик: переменная данных процесса; идентификация устройства, диагностика устройства

Режим SIO

Да, да.

Требуемый класс главного порта

А.

Аналог данных процесса

Бинарные данные процесса

Минутовое время цикла процесса [ms]

2.3

Условия эксплуатации

Температура окружающей среды [°C]

- 25...80

Температура хранения
Защита

[°C]

- Сорок...100
IP 65; IP 67

Испытания / одобрения

ЭМК

DIN EN 61000-6-2

DIN EN 61000-6-3

Ударная стойкость

DIN EN 60068-2-27

50 г (11 мс)

Сопротивление вибрации

DIN EN 60068-2-6

20 г (10...2000 Гц)

MTTF [годы]

224.01

Одобрение UL

Номер одобрения UL

J001

Директива об оборудовании под давлением

надежная инженерная практика; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу

Механические данные

Вес

[g]

233.5

Материал

нержавеющая сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC

Материалы (мокрые части)

Нержавеющая сталь (1.4404 / 316L); керамика; FKM

Минимальные циклы давления

100 миллионов

Сжимательный момент

[Nm]

25- Что?35; (рекомендуемый момент затягивания;
Зависит от смазки, уплотнения и давления)

Соединение процесса

натянутое соединение G 1/4 Внутренняя натяжка

Интегрированный элемент ограничителя

нет (можно модернизировать)

Дисплеи / элементы управления

Устройство отображения

3 x светодиод, зеленый (бар, psi, MPa)

Дисплей

Состояние переключения

2 x светодиод, желтый

Измеренные значения

алфавитно-цифровой дисплей, красно-зеленый 4-значный

Примечания

Количество упаковки

1 штука.
