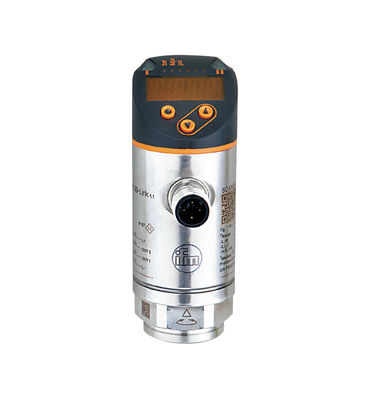

Датчик давления с дисплеем PN7071 PN-250-SER14-QFRKG
  • Имя

Датчик давления с дисплеем PN7071 PN-250-SER14-QFRKG

МОК: 1
Цена: $403/piece
стандартная упаковка: 103 х 45 х 46 мм
Срок доставки: 3 дня
Метод оплаты: T/T
Пропускная способность: 1 штука на складе
Данные по деталей
Характер продукции
Подробная информация
Место происхождения
Германия
Фирменное наименование
IFM
Сертификация
3C
Номер модели
PN7071
Масса[g]:
239.2
Размеры[мм]:
Ø 34 / L = 90.7
Характер продукции
Характеристики продукта
Выходной сигнал сигнал переключения; IO-Link; (конфигурируемый)
Диапазон измерений   0...250 бар 0...3620 psi 0...25 МПа
Соединение процесса   прокрученное соединение G 1/4 внутренняя прокрутка
Применение
Особенность Контакты позолоченные
Измерительный элемент металлическая тонкопленочная ячейка
Применение для промышленных применений
СМИ   жидкости и газы
Средняя температура [°C]     - 25...80
Минутное давление взрыва     1100 бар 15950 psi 110 МПа
Нагрузка     500 бар 7250 psi 50 МПа
Вакуумное сопротивление [Бар]   - 1000
Тип давление       относительное давление
Датчик давления с дисплеем PN7071 PN-250-SER14-QFRKG 0ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen Мы оставляем за собой право вносить технические изменения без предварительного уведомления.11.2019

PN7071
Датчик давления с дисплеем
PN-250-SER14-QFRKG/US/ /V
Электрические данные
Рабочее напряжение [V] 18...30 DC; (согласно EN 50178 SELV/PELV)
Текущее потребление [МА]     < 35
Минимальное сопротивление изоляции [MΩ]   100; (500 В постоянного тока)
Класс защиты     III.
Защита от обратной полярности     Да, да.
Время задержки включения [s]   < 0.3
Интегрированный сторожевой пёс   Да, да.
Входы / выходы
Количество входов и выходов Количество цифровых выходов: 2
Выходы
Общее количество выходов 2
Выходной сигнал сигнал переключения; IO-Link; (конфигурируемый)
Электрическая конструкция   ПНП/НПН
Количество цифровых выходов   2
Функция выхода нормально открытый / нормально закрытый; (параметризируемый)
Максимальное переключение понижения напряжения
выходное постоянное		 [V]   2.5
Постоянный номинальный ток
выходной переключатель DC		 [МА]   150; (200 (... 60 °C) 250 (... 40 °C))
Переменная частота DC [Гц]   < 170
Защита от короткого замыкания   Да, да.
Тип короткого тока
защиту		   пульсирующий
Защита от перегрузки   Да, да.
Диапазон измерения/настройки
Датчик давления с дисплеем PN7071 PN-250-SER14-QFRKG 1 Датчик давления с дисплеем PN7071 PN-250-SER14-QFRKG 2 Датчик давления с дисплеем PN7071 PN-250-SER14-QFRKG 3 Датчик давления с дисплеем PN7071 PN-250-SER14-QFRKG 4Диапазон измерений 0...250 бар 0...3620 пси 0...25 МПа
Производственная настройка / CMPT = 2
Место установки SP   2...250 бар   40...3620 psi   0.2...25 МПа
Точка перезагрузки rP   1...249 бар 20...3600 psi 0.1- Что?24.9 МПа
Минимальная разница между SP
и rP		   2 бара 20 psi 0.2 МПа
  1 бар   0.1 МПа
Вступления   Датчик давления с дисплеем PN7071 PN-250-SER14-QFRKG 520 psi
Status_B Высокое разрешение / CMPT = 3
Место установки SP   2...250 бар   30...3626 psi   0.2...25 МПа
Точка перезагрузки rP   1...249 бар 12...3608 psi 0.1- Что?24.9 МПа
Минимальная разница между SP
и rP		   2 бара 19 psi 0.2 МПа
  1 бар   0.1 МПа
Вступления   Датчик давления с дисплеем PN7071 PN-250-SER14-QFRKG 61 пс
Точность / отклонения
Точность точек переключения
[% от протяженности]		   < ± 0,5
Повторяемость [% от протяженности]   < ± 0,1; (с колебаниями температуры < 10 K)
Отклонение характеристик   < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = лучшая прямая линия; LS = установка предельного значения)
  [% от протяженности]
Отклонение гистереза     < ± 0,25
Датчик давления с дисплеем PN7071 PN-250-SER14-QFRKG 7ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen Мы оставляем за собой право вносить технические изменения без предварительного уведомления.11.2019

PN7071
Датчик давления с дисплеем
PN-250-SER14-QFRKG/US/ /V
[% от протяженности]
Долгосрочная стабильность
[% от протяженности]		   < ± 0,05; (на 6 месяцев)
Температурный коэффициент 0
пункт
[% от протяженности / 10 K]		   0,2; (-25...80 °C)
Протяженность температурного коэффициента     0,2; (-25...80 °C)
  [% от протяженности / 10 K]
Время ответа
Время ответа [ms]   < 3
Время задержки программируемое dS,
д		 [s]   0- Что?50
Программное обеспечение
Параметры настройки гистерез / окно; обычно открыто / обычно закрыто; переключение
логика; задержка включения/выключения; амортизация; дисплейный блок
Интерфейсы
Интерфейс связи IO-Link
Тип трансмиссии COM2 (38,4 кБауда)
Пересмотр IO-Link 1.1
Стандарт SDCI IEC 61131-9
Режим SIO Да, да.
Требуемый тип магистрального порта   A; (если пин 2 не подключен: B)
Аналог данных процесса   1
Бинарные данные процесса     2
Поддерживаемые идентификаторы устройств   Тип операции Идентификатор устройства
  Производственная настройка / CMPT = 2 400
  Status_B Высокое разрешение / CMPT = 3 598
  PN7001 308
Примечание   Дополнительная информация приведена в PDF-файле IODD в разделе "Загрузки".
Производственная настройка / CMPT = 2
Профили Умный датчик: переменная данных процесса; идентификация устройства, диагностика устройства
Минимальное время цикла процесса [ms]   2.3
Давление разрешения IO-Link [бара]   1
Давление разрешения IO-Link [MPa]     0.1
Данные процесса IO-Link
(циклическая)		   Функция длина бита
  давление 14
  информация о бинарном переключении 2
Функции IO-Link (ациклические)     специальный тег приложения
Датчик давления с дисплеем PN7071 PN-250-SER14-QFRKG 8ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen Мы оставляем за собой право вносить технические изменения без предварительного уведомления.11.2019

PN7071
Датчик давления с дисплеем
PN-250-SER14-QFRKG/US/ /V
Status_B Высокое разрешение / CMPT = 3
Профили   Умный датчик ED2: цифровой датчик измерения
(0x000A), Определение и диагностика (0x4000)
Минимальное время цикла процесса [ms]   3
Давление разрешения IO-Link [бара]   0.1
Давление разрешения IO-Link [MPa]   0.02
Данные процесса IO-Link
(циклическая)		   Функция длина бита
  давление 16
  состояние устройства 4
  информация о бинарном переключении 2
Функции IO-Link (ациклические)   специальный тег приложения
Условия эксплуатации
Температура окружающей среды [°C] - 25...80
Температура хранения
Защита		 [°C]   - Сорок...100
IP 65; IP 67
Испытания / одобрения
ЭМК   DIN EN 61000-6-2
  DIN EN 61000-6-3
Ударная стойкость   DIN EN 60068-2-27 50 г (11 мс)
Сопротивление вибрации   DIN EN 60068-2-6 20 г (10...2000 Гц)
MTTF [годы]   214
Одобрение UL   Номер одобрения UL. J003
Директива об оборудовании под давлением   Правильная инженерная практика; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу
Механические данные
Вес [g]   239.2
Материалы     1.4542 (17-4 PH / 630); нержавеющая сталь (1.4404 / 316L); PBT + PC-GF30; PBT-GF20; PC
Материалы (мокрые части)   1.4542 (17-4 PH / 630)
Минимальные циклы давления   100 миллионов
Крутящий момент [Nm]   25- Что?35; (рекомендуемый крутящий момент; зависит от смазки, уплотнения и давления)
Соединение процесса   прокрученное соединение G 1/4 внутренняя прокрутка
Интегрированный элемент ограничителя   нет (можно модернизировать)
Дисплеи / элементы управления
  Устройство отображения 3 x светодиод, зеленый (бар, psi, MPa)
Дисплей состояние переключения 2 x светодиод, желтый
  измеренные значения алфавитно-цифровой дисплей, красно-зеленый 4-значный
Примечания
Количество упаковки 1 штука.
Электрическое соединение
