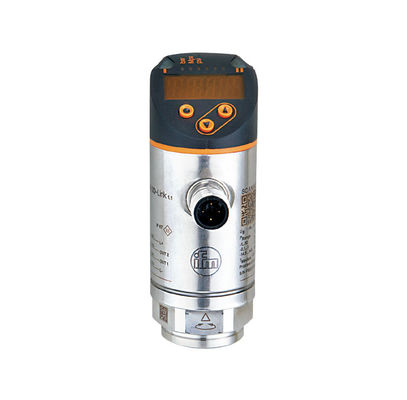

Датчик давления с дисплеем PN2099 PN-1-1BRER14-MFRKG

МОК:	1
Цена:	$498/piece
стандартная упаковка:	1005050 мм
Срок доставки:	3 дня
Метод оплаты:	T/T
Пропускная способность:	1 штука на складе

Данные по деталей

Характер продукции

Подробная информация

Место происхождения

Германия

Фирменное наименование

Сертификация

Номер модели

PN2099

Система:

позолоченные контакты

Масса[g]:

237.5

Размеры[мм]:

Ø 34 / L = 90.7

Характер продукции

Применение
Измерительный элемент						измерение давления керамической емкости		клетка
Применение					для промышленных применений
СМИ					жидкости и газы
Средняя температура			[°C]			- 25...80
Нагрузка					10000 мбар		145 psi
Минутное давление взрыва					30000 mbar		450 psi
Вакуумное сопротивление			[Бар]		- 1000
Тип давления						относительное давление
Электрические данные
Рабочее напряжение [V]						18...30 DC; (согласно EN 50178 SELV/PELV)
Текущее потребление				[МА]		< 35
Минимальное сопротивление изоляции [MΩ]					100; (500 В постоянного тока)
Класс защиты						III.
Защита от обратной полярности					Да, да.
Время задержки включения			[s]		0.3
Интегрированный сторожевой пёс					Да, да.
Входы / выходы
Количество входов и выходов						Количество цифровых выходов: 2; Количество аналоговых выходов: 1
ifmefector, inc. • 1100 Atwater Drive • Malvern • PA 19355 ️ Мы оставляем за собой право вносить технические изменения без предварительного уведомления. ️ EN-US ️ PN2099-00 ️ 16.06.2015

PN2099
Датчик давления с дисплеем
PN-1-1BRER14-MFRKG/US/ /V
Выходы
Общее количество выходов						2
Выходной сигнал						переключательный сигнал; аналоговый сигнал; IO-Link; (конфигурируемый)
Электрическая конструкция						ПНП/НПН
Количество цифровых выходов						2
Функция выхода						обычно открытое / закрытое; (конфигурируемое)
Максимальное переключение понижения напряжения выходное постоянное				[V]	2
Постоянный номинальный ток выходной переключатель DC				[МА]	250
Переменная частота DC				[Гц]	< 500
Количество аналоговых выходов					1
Выход аналогового тока				[МА]	4- Что?20; (масштабируемый 1:5)
Максимальная нагрузка.				[Ω]	500
Аналоговое напряжение выхода				[V]	0- Что?10; (масштабируемый 1:5)
Минимальное сопротивление нагрузке				[Ω]	2000
Защита от короткого замыкания					Да, да.
Тип короткого тока защиту					Да (без замыкания)
Перегрузка	защиту					Да, да.
Диапазон измерения/настройки
Диапазон измерений					- 1000... 1000 mbar		- Четырнадцать.5- Что?140,5 п.с.
Место установки SP					- 990... 1000 mbar		- Четырнадцать.4- Что?140,5 п.с.
Точка перезагрузки rP					-995...995 mbar		- Четырнадцать.45- Что?14.45 psi
Аналоговый исходный пункт					- 1000... 600 mbar		- Четырнадцать.5- Что?80,7 psi
Аналогичная конечная точка					- 600... 1000 mbar		- Восемь.7- Что?140,5 п.с.
Вступления					5 mbar		00,05 psi
Точность / отклонения
Точность точек переключения [% от протяженности]					< ± 0,4(Отвернитесь 1:1)
Повторяемость		[% от протяженности]			< ± 0,1; (при колебаниях температуры < 10 K; понижение 1:1)

Отклонение характеристик [% от протяженности]					< ± 0,25 (BFSL) / < ± 0,5 (LS);1; BFSL = прямая линия наилучшего соответствия; LS = установка предельного значения)
Отклонение гистереза [% от протяженности]					< ± 0,1(Отвернитесь 1:1)

Долгосрочная стабильность [% от протяженности]					< ± 0,05; (отключить 1:1; за 6 месяцев)
Температурный коэффициент 0 пункт [% от протяженности / 10 K]					< ± 0,2; (-0...80 °C)
Протяженность температурного коэффициента						< ± 0,2; (-0...80 °C)
		[% от протяженности / 10 K]
ifmefector, inc. • 1100 Atwater Drive • Malvern • PA 19355 ️ Мы оставляем за собой право вносить технические изменения без предварительного уведомления. ️ EN-US ️ PN2099-00 ️ 16.06.2015

PN2099
Датчик давления с дисплеем
PN-1-1BRER14-MFRKG/US/ /V
Время реакции
Время ответа				[ms]		< 1.5
Время задержки программируемое dS, д				[s]	0- Что?50
Снижение давления при переключении выходной dAP				[s]	0- Что?4
Снижение давления для аналога выходной dAA				[s]	0- Что?4
Максимальное время ответа аналогов выходной				[ms]	3
Программное обеспечение
Параметры настройки						гистерез / окно; открыто / закрыто; включено/ задержка отключения; амортизация; устройство отображения; выходный ток/напряжение
Интерфейсы
Интерфейс связи						IO-Link
Тип трансмиссии						COM2 - Продолжение
Пересмотр IO-Link						1.1
Стандарт SDCI						IEC 61131-9
ID устройства IO-Link						467 d / 00 01 d3 h
Профили					Умный датчик: переменная данных процесса; идентификация устройства, диагностика устройства
Режим SIO					Да, да.
Требуемый класс главного порта					А.
Аналог данных процесса					1
Бинарные данные процесса					2
Минутовое время цикла процесса [ms]					2.3
Условия эксплуатации
Температура окружающей среды [°C]						- 25...80
Температура хранения Защита				[°C]		- Сорок...100 IP 65; IP 67
Испытания / одобрения
ЭМК					DIN EN 61000-6-2
					DIN EN 61000-6-3
Ударная стойкость					DIN EN 60068-2-27		50 г (11 мс)
Сопротивление вибрации					DIN EN 60068-2-6		20 г (10...2000 Гц)
MTTF [годы]					138
Одобрение UL					Номер одобрения UL		J012
Директива об оборудовании под давлением					надежная инженерная практика; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу
Механические данные
Вес				[g]		235
Материал						нержавеющая сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Материалы (мокрые части)					Нержавеющая сталь (1.4404 / 316L); Al2O3 (керамика); FKM
Минимальные циклы давления					100 миллионов
Крутящий момент [Nm]					25- Что?35; (рекомендуемый момент затягивания; Зависит от смазки, уплотнения и давления)
Соединение процесса					прокрученное соединение G 1/4 Внутренняя прокрутка (DIN EN ISO 1179-2)
Интегрированный элемент ограничителя					нет (можно модернизировать)
